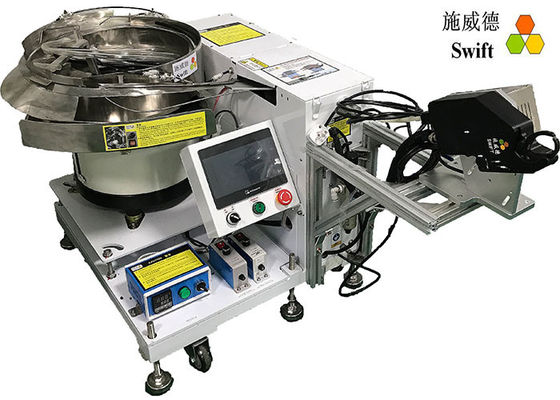

Arma automático de la atadura de cables para atar los tubos de cobre
El arma automático de la atadura de cables puede atar automáticamente las bridas de plástico de nylon y cortar exceso de los materiales después de apretar. La velocidad del paquete es 1.0Seconds por la atadura de cables.
Usos básicos
Sea conveniente para diversos tamaños del paquete de los objetos cilíndricos (diámetro menos que máximo del paquete), por ejemplo los tubos de goma de silicona, los tubos suaves con algodones del aislamiento, pequeños tubos de goma en dispensadores del jabón, tubos de cobre en sistemas de refrigeración.
Alcance de usos
Bridas de plástico de nylon aplicables: W2.2 * L120 * T1.1mm, modelo T25120
Productos aplicables: tubos suaves/tubos de cobre que necesitan ser liados automáticamente con las bridas de plástico flojas.
Industria de la refrigeración: aires acondicionados nacionales/acondicionadores de aire centrales
Datos técnicos
| Artículo | Datos |
| Modelo automático del arma de la atadura de cables | SWT25120F |
| Velocidad del paquete | 1.0S por la atadura de cables (relacionada al tamaño del producto) |
| Las bridas de plástico aplicables modelan | T25120 |
| Longitud/anchura/grueso aplicables de bridas de plástico: | 120mm/2.5mm/1.1m m |
| Diámetros aplicables del arnés de cable/de los tubos |
ø2mm – ø22mm para el arnés de cable; ø2mm – ø20mm para los tubos |
| Voltaje | AC220, 50/60Hz |
| Poder | 1,000W |
| Presión neumática | ² de los 5kg/cm |
| Tamaño del anfitrión | L670 * W660 * H660mm |
| Tamaño fijo del arma de la atadura de cables | L284*W240*T149mm |
| Peso fijo del arma de la atadura de cables | 4.0kg/pcs |
Proceso de trabajo
Proceso de la operación: lazos de nylon puestos de la cremallera en el cuenco de la vibración – cargue y distribuya – arnés de cable/tubos puestos u otros productos en el medio de mandíbulas del arma de la atadura de cables – pisada el pedal del pie - paquete del final
Requisitos de nylon de las bridas de plástico
1. Material de las bridas de plástico: PA66 de nylon solamente
2. Tamaño de las bridas de plástico: W2.5 *L120 * T1.1mm; contorno de cabeza: L4.6*W4.7*H3.8mm
3. Resistencia a la tensión: 8kg
4. Forma: recto, ningunas rebabas/flash
Características/funciones
1. Utilice las bridas de plástico de nylon flojas y líelas automáticamente.
2. Automáticamente abrigo, apretar las bridas de plástico y cortar exceso de las piezas de la cola una vez que pedales del operador el pedal del pie.
3. La operación entera toma sobre 1.0S por la atadura de cables.
4. Las fuerzas de enlace son ajustables. El máximo es 8kgf.
5. Podía ser aplicado a la línea de la automatización con los robots.
6. Presión neumática: ² de los 5kg/cm
