SWT25100M Herramienta automática para bridas de cables para estatores Paquete de fabricante de CA
La herramienta automática para sujetacables SWT25120M ata automáticamente el estator/bobinas del motor con bridas de nailon.
Especificaciones de la herramienta automática para bridas
Modelo | SWT25120M |
Modelo de bridas | T25120 |
Tamaño de la atadura de cables | W2.5 * L120mm |
Material de las bridas para cables | Nailon 6.6 |
Diámetro mínimo de bandas. | ø11mm |
Diámetro máximo de banda. | ø15mm |
Velocidad de operación | 1,2 s/brida para cables |
Energía eléctrica | Anfitrión: AC 220V, 50/60 Hz, diferentes enchufes |
Herramienta: DC 24V (conmutación automática) | |
Presión neumática | 5 kg/ cm² |
Energía | 1KW |
Tamaño de la máquina de ataduras de cables | Anfitrión: L690 * 670 * 670 mm |
Pistola: L331 * W282 * H189mm | |
Certificado | CE y RoHS |
Características
1. Use bridas para cables a granel, alimentación por vibración, transferidas a la herramienta a través de una manguera.
2. Una vez que pisa el pedal, envuelve, perfora, tira y aprieta automáticamente, corta y recoge el material de desecho en el tanque de desechos.
3. Toda la operación tarda solo 1,2 s.
4. PLC + Panel táctil, pantalla en chino e inglés, fácil de administrar y operar.
6. Detección automática de la falla: la máquina se detendría inmediatamente si hay algún mal funcionamiento, se ocuparía automáticamente de la atadura de cables fallida y reiniciaría automáticamente la máquina.
7. Las fuerzas de unión se ajustan girando una perilla.
¿Cómo operar la herramienta automática para sujetacables?
1. Tome 200 - 300 bridas para cables a granel en la vibración al azar.
2. Deje que el estator se enrolle debajo de la garra de la pistola y pise el pedal.Lo empaquetará automáticamente.
3 .Si la fuerza de unión es pequeña, puede girar la perilla para ajustarla.
Productos relacionados
Modelo | SWT25100M | SWT36100M | SWT36120M |
Tamaño de la atadura de cables | W2.5 * 100mm | W3.6 * L100mm | W3.6 * L120mm |
Diámetro mínimo de bandas. | 9 mm | 9 mm | ø11mm |
Diámetro máximo de banda.para alambre | ø13mm | ø13mm | ø15mm |
Velocidad de operación | 1.0s | 1.0s | 1,2 s |
¿Cómo funciona la máquina?

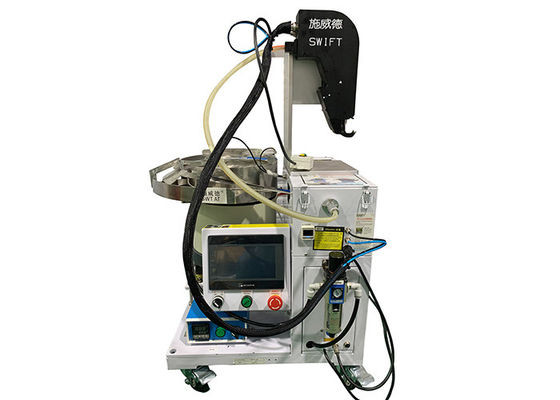

La máquina para amarrar cables consiste en el host, el recipiente de vibración y la pistola de amarre.El cuenco se coloca sobre la hostia.La pistola está conectada al host por la manguera de alimentación y la manguera de datos.
Cuando se encienda, toque 'AUTO', pise el pedal, automáticamente agrupará la bobina del motor.Gastas alrededor de 1.2S para enlazar uno.
