Módulo de entrada digital de la CA de Allen-Bradley 5069-IA16 con la CA 79-264V 16 puntos
5069 módulos de entrada compactos de la CA de los canales de la entrada-salida 16, apoyando ambas 120 y 240 señales del VAC
Descripción de producto de 5069-IA16
CA 264V de la entrada digital 5069-IA16 79 de la CA… 16 puntos, módulo de entrada

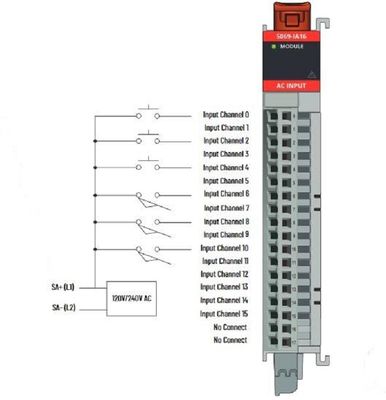

Las entradas del módulo 5069-IA16 utilizan un campo común compartido. Las entradas tienen una vuelta a través del conjunto de circuitos interno del módulo al terminal del SA (–) en el poder RTB del SA.
Usted utiliza un distribuidor potencial del campo 5069-FPD para establecer un nuevo autobús del poder del SA en un sistema. Los autobuses del poder del SA se aíslan de uno a. Para guardar los módulos en los autobuses separados del poder del SA, completos estos pasos.
1. Instale los módulos que utilizan un tipo de poder del SA, por ejemplo DC, a la derecha del adaptador o del regulador, es decir, el primer autobús del poder del SA.
2. Instale el distribuidor potencial del campo 5069-FPD para establecer un segundo autobús del poder del SA.
3. Instale los módulos que utilizan el otro tipo de poder del SA, por ejemplo CA, en el segundo autobús del poder del SA
Características de 5069-IA16
Sistema de control de Rockwell: Rockwell Controllogix
Tipo del procesador: BRAZO Cortex-A9
Entradas/salidas: Entrada-salida hasta 256
Memoria: 2GB RAM, flash 4GB
Velocidad de procesador: 1.5GHz
Puertos de comunicación: Ethernet, serial, USB
Parámetros técnicos de 5069-IA16
| Cualidad | 5069-IA16 |
| minuto del voltaje del En-estado | CA 79V |
| voltaje del En-estado, nom | CA 120/240V |
| voltaje del En-estado, máximo | CA 264V |
| voltaje del Apagado-estado, máximo | CA 40V |
| Corriente entrada por el canal, máximo | 15 CA del mA @ 264V |
| En-estado actual, minuto |
2 CA del mA @ 79V 3 CA del mA @ 164V |
| En-estado actual, nom |
5 herzios del mA @ 120V AC/50 6 herzios del mA @ 120V AC/60 9 herzios del mA @ 240V AC/50 11 herzios del mA @ 240V AC/60 |
| En-estado actual, máximo | 15 CA del mA @ 264V |
| Apagado-estado actual, máximo | 2 mA |
| Impedancia de entrada, nom |
24 herzios del kΩ @ 120V AC/50 20 herzios del kΩ @ 120V AC/60 27 herzios del kΩ @ 240V AC/50 22 herzios del kΩ @ 240V AC/60 |
| Impedancia de entrada, minuto | herzios 17,6 del kΩ @ 264V AC/63 |
| Avalancha actual, máximo | 600 mA |
| Tiempo de retraso entrado | |
| Apagado a encendido | ms 10 (tipo) @ 0… °C 60 (°F) 32… 140 |
| En a apagado | ms 10 (tipo) @ 0… °C 60 (°F) 32… 140 |
Usos de 5069-IA16
El Rockwell ControlLogix es un sistema de control industrial revolucionario que proporciona capacidades del movimiento avanzado y de control de proceso.
Con su procesador de alta velocidad, la entrada-salida hasta 256, y los puertos de comunicación tales como Ethernet, serial, y USB, Rockwell ControlLogix se diseña para cumplir los requisitos de los usos industriales más complejos del control.
El Allen-Bradley 5069-IA16 es un sistema de Rockwell ControlLogix que consiste en un procesador del BRAZO Cortex-A9 y un sistema de la entrada-salida con un tamaño total de 200m m x 200m m x 100m m.
Con su procesador industrial del grado corriendo en 1.5GHz, proporciona el del más alto nivel del funcionamiento para los usos del control de máquina.
El Allen-Bradley 5069-IA16 es una solución ideal para los sistemas industriales de Rockwell y la tecnología de la automatización, proveyendo de clientes el control del industrial-grado para sus máquinas y procesos.
Embalaje y envío de 5069-IA16
Rockwell empaquetado y envío de Controllogix:
El producto se debe empaquetar en su caja original, y la caja se debe sellar con la cinta.
Si envía por el aire, la caja se debe rodear por una cáscara de la espuma para proporcionar amortiguar adicional.
Si envía por la tierra, la caja se debe rodear por un material que amortigua tal como plástico de burbujas o cacahuetes que embalan.
FAQ
Q1: ¿Cuál es la marca de Rockwell Controllogix?
A1: La marca de Rockwell Controllogix es Allen-Bradley.
Q2: ¿Cuál es el número de modelo de Rockwell Controllogix?
A2: El número de modelo de Rockwell Controllogix es 5069-IA16.
Q3: ¿Cuál es la cantidad de orden mínima para Rockwell Controllogix?
A3: La cantidad de orden mínima para Rockwell Controllogix es 1.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
