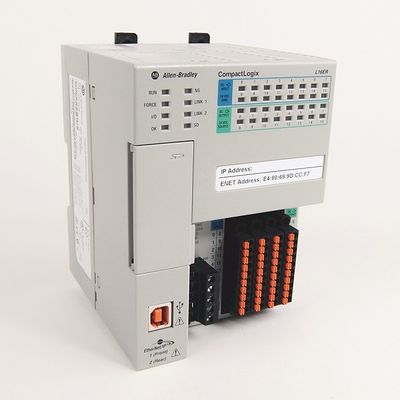

regulador de 24V DC 1769-L16ER-BB1B Allen Bradley With CompactLogix 384KB DI/O
Regulador de CompactLogix 384KB DI/O
Descripción de producto de 1769-L16ER-BB1B
Rockwell ControlLogix es un sistema de Rockwell Automation y un sistema de control escalable diseñado para los usos en grande. Ofrece un procesador potente y una gama de entradas/de salidas, tomándole una decisión ideal para una amplia variedad de usos industriales.
El módulo de procesador de Ethernet del L1 de Allen-Bradley 1769-L16ER-BB1B CompactLogix 5370, Ethernet dual con la capacidad del DÓLAR, 384KB memoria, 1 programación/que transfiere de x USB el puerto, 2 puertos de x EtherNet/IP, (16) entradas de 24V DC Digital, (16) salidas de 24V DC Digital, extensión de la entrada-salida 6 vía la entrada-salida de 1734 PUNTOS, 4 nodos del IP de Ethernet, corriente continua de 24V, aplicaciones SEÑALA 1734) placas madre de la entrada-salida (, viene con la tarjeta de 1GB SD y puede apoyar hasta tarjeta de 2GB SD.
Parámetros técnicos de 1769-L16ER-BB1B
Cualidad | 1769-L16ER-BB1B |
Salidas | 16 |
Categoría del voltaje | fuente de 24V DC |
Gama del voltaje de funcionamiento |
10… 28.8V DC nom de 24V DC |
Retraso de la salida, apagado a encendido | 0,1 ms |
Retraso de la salida, encendido a apagado | 0,1 ms |
salida del Apagado-estado actual, máximo | 0,5 mA @ 24V DC |
En-estado actual, minuto | 1 mA por channe |
caída de voltaje del En-estado, máxima | 0.6V DC |
Actual por el punto, máximo | 0.5A |
Corriente por el módulo, máximo | 3 A |
Sobretensión por el punto, máximo | 1 A para el ms 100 por punto, repetible cada 2 s |
Voltaje del aislamiento | 50V DC (continuo), aislamiento básico TypeTested en la CA 500V para 60 s, sistema al aislamiento del fieldNo entre los canales individuales |
Grupos aislados | Ninguno |
Grado experimental del deber | 0,5 A |
Usos de 1769-L16ER-BB1B
Rockwell Controllogix es un sistema de control avanzado de Allen-Bradley, con el número de modelo 1769-L16ER-BB1B.
CompactLogix 5370 y regulador Catalog Numbers de GuardLogix 5370 del acuerdo
1769-L16ER-BB1B, 1769-L18ER-BB1B, 1769-L18ERM-BB1B, 1769-L18ERM-BB1BK, 1769-L19ER-BB1B, 1769-L19ER-BB1BK,1769-L24ER-QB1B, 1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769-L30ERM, 1769-L30ERMK, 1769-L30ERMS, 1769-L33ER, 1769-L33ERK, 1769-L33ERM, 1769-L33ERMK, 1769-L33ERMS, 1769-L33ERMSK, 1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK, 1769-L38ERM, 1769-L38ERMK, 1769-L38ERMS, 1769-L38ERMSK
Fuente de alimentación integrada de 1769-L16ER-BB1B
Cualidad | 1769-L16ER-BB1B, |
Gama de voltaje entrado | 10… 28.8V DC |
Voltaje entrado, nom | 24V DC |
Línea requisito (VDC), minuto | 30VA |
Corriente disponible de la placa madre de 5V DC POINTBus | 1 A @ 5V DC |
Drenaje actual @ 24V DC, poder del campo, máximo | 3 A (1) |
Avalancha, máxima | 10 A |
Línea pérdida paseo-por | 10 ms… 10 s |
Capacidad actual del autobús de la salida, máxima | 0,1… 3 A @ 5V DC |
Carga actual, minuto | 300 mA |
Disipación de poder, máxima | 12 W |
Protección del cortocircuito |
Fusible interno No reemplazable |
Protección de la sobretensión | Sí |
CompactLogix 5370 requisitos de espaciamiento mínimos de los reguladores del L1 de 1769-L16ER-BB1B
FAQ
Q: ¿Qué certificación hace el Rockwell Controllogix tienen?
: Tiene certificación del CE.
Q: ¿Cuál es la cantidad de orden mínima para Rockwell Controllogix?
: La cantidad de orden mínima es 1.
Q: ¿Cuál es los detalles de empaquetado para Rockwell Controllogix?
: Los detalles de empaquetado son caja del cartón.
Q: ¿Cuáles son las condiciones de pago para Rockwell Controllogix?
: Las condiciones de pago son TT.
