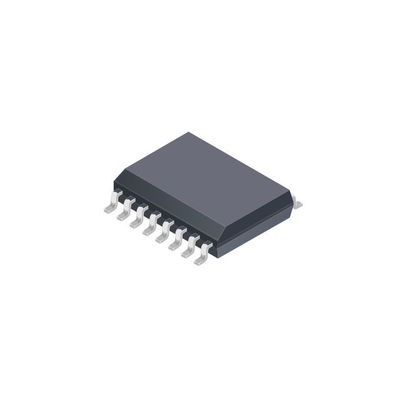

ACS733KLATR-40AB-T Sensor de corriente 40A 1 canal Efecto Hall Diferencial bidireccional
| Tipo de producto | Descripción |
| Categoría | Sensores y transductores |
| Sensores de corriente | |
| El Sr. | Allegro MicroSystems |
| Serie | - |
| Embalaje | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Para medir | AC/DC |
| Tipo de sensor | Efecto Hall, diferencial |
| Corriente - Detección | 40A |
| Número de canales | 1 |
| Producción | Ratiométrico, tensión |
| Sensibilidad | 33 mV/A |
| Frecuencia | 1MHz |
| Linealidad | ± 0,5% |
| Precisión | ± 1,7% |
| Voltagem - Suministro | 3.14V ~ 3.46V |
| Tiempo de respuesta | 200 nS |
| Corriente - Suministro (máximo) | 35 mA |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Grado | Automóvil |
| Calificación | AEC-Q100 |
| Polarización | Bi-direccional |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 16-SOIC (0,295", 7,50 mm de ancho) |
| Paquete de dispositivos del proveedor | 16-SOIC |
| Número del producto de base | ACS733: el nombre de la empresa. |
Características del ACS733KLATR-40AB-T
• AEC-Q100 para el sector de la automoción
• Gran ancho de banda, salida analógica de 1 MHz
• La detección diferencial de Hall rechaza los campos de modo común
• El paquete de cuerpo ancho SOIC16 de alto aislamiento proporciona aislamiento galvánico para aplicaciones de alto voltaje
• El blindaje integrado elimina prácticamente el acoplamiento capacitivo del conductor de corriente a la matriz, suprimiendo en gran medida el ruido de salida debido a los altos transientes dv/dt
• Rendimiento de ruido líder en la industria con un ancho de banda muy mejorado gracias al diseño patentado de amplificadores y filtros
• Certificado UL60950-1 (edición 2)
□ Fuerza dieléctrica Tensión = 3,6 kVRMS
□ Tensión de trabajo de aislamiento básico = 616 VRMS
• Detección de fallas de sobrecorriente rápida y configurable externamente
• 1 mΩ de resistencia del conductor primario para una baja pérdida de potencia y una capacidad de resistencia a la corriente de entrada alta
• Opciones para el funcionamiento de 3,3 V y 5 V de alimentación única
• Tensión de salida proporcional a las corrientes AC y DC
• Sensibilidad ajustada de fábrica y voltaje de salida de quiescencia para una mayor precisión
• Histeresis magnética casi cero
• Salida radiométrica de la tensión de alimentación
Las aplicaciones deACS733KLATR-40AB-T, para el cual se ha establecido un número de datos de seguridad.
El ACS732 y el ACS733 son una nueva generación de circuitos integrados de sensores de corriente de alto ancho de banda de AllegroTM.y solución precisa para medir corrientes de alta frecuencia en convertidores de CC/DC y otras aplicaciones de comutación de energíaEl ACS732 y el ACS733 ofrecen un alto aislamiento, amplitud de banda alta y detección de corriente basada en el efecto Hall con detección de fallas de sobrecorriente configurable por el usuario.
Estas características los hacen ideales para el reemplazo de transformadores de alta frecuencia y de corriente en aplicaciones que funcionan a altos voltajes.
Clasificaciones medioambientales y de exportación deACS733KLATR-40AB-T, para el cual se ha establecido un número de datos de seguridad.
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
