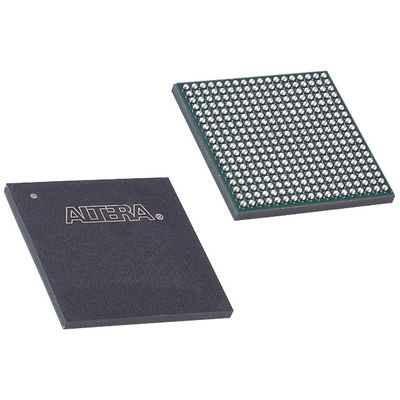

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 Macrocells 1700
Tipo de producto | Descripción |
Categoría | Circuitos integrados (CI) |
Incorporado | |
Dispositivos lógicos programables complejos (CPLD) | |
Fabricante | Información |
Serie | Max® V |
Embalaje | Envases |
Tipo programable | En el sistema programable |
Tiempo de retraso tpd(1) máximo | 7 años |
Alimentación de voltaje - interna | 1.71V ~ 1.89V |
Número de elementos/bloques lógicos | 2210 |
Número de macrocélulas | 1700 |
Número de entradas/salidas | 271 |
Temperatura de funcionamiento | 0 °C ~ 85 °C (TJ) |
Tipo de montaje | Montura de la superficie |
Envase / estuche | 324-LBGA |
Paquete de dispositivos del proveedor | 324-FBGA (19x19) |
Número del producto de base | 5M2210Z |
Características del5M2210ZF324C5N
■ Arquitectura CPLD de bajo coste, bajo consumo y no volátil
■ Tiempo de configuración instantáneo (0,5 ms o menos)
■ Corriente de espera tan baja como 25 μA y operación rápida de apagado/reinicio
■ Rápido retraso de propagación y tiempos de salida
■ Oscilador interno
■ Soporte de salida RSDS emulado con una velocidad de datos de hasta 200 Mbps
■ Soporte de salida LVDS emulado con una velocidad de datos de hasta 304 Mbps
■ Cuatro relojes globales con dos relojes disponibles por bloque de matriz lógica (LAB)
■ Bloque de memoria flash de usuario de hasta 8 Kbits para almacenamiento no volátil con hasta 1000 ciclos de lectura/escritura
■ Alimentación externa única de 18 V para el núcleo del dispositivo
■ Interfaz de E/S multivolt que admite niveles lógicos de 3,3 V, 2,5 V, 1,8 V, 1,5 V y 1,2 V
■ Arquitectura compatible con el bus, que incluye velocidad de deslizamiento programable, resistencia de accionamiento, retención del bus y resistencias de tracción programables
■ Disparadores de Schmitt que permiten introducciones tolerantes al ruido (programables por pin)
Las aplicaciones de5M2210ZF324C5N
■ Las entradas/salidas son totalmente conformes con la especificación de bus local PCI-SIGD, revisión 2.2 para el funcionamiento de 3,3 V
■ compatibilidad con las tomas de corriente
■ circuitos integrados JTAG BST compatibles con el estándar IEEE Std.1149.1-1990
Clasificaciones medioambientales y de exportación de5M2210ZF324C5N
Atributo | Descripción |
Estado de la RoHS | Conforme con la Directiva RoHS |
Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
Estatus de REACH | REACH No afectado |
El número de personas | 3A991D. |
HTSUS | 8542.39.0001 |
