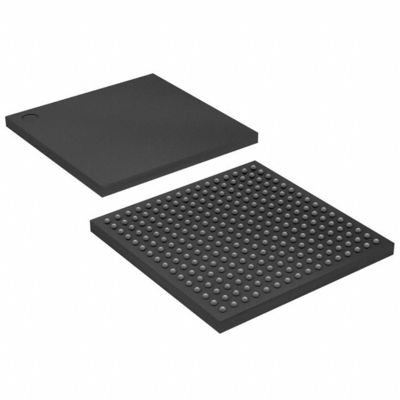

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1,71V ~ 1,89V de entrada y salida 159
Tipo de producto | Descripción |
Categoría | Circuitos integrados (CI) |
Incorporado | |
Dispositivos lógicos programables complejos (CPLD) | |
Fabricante | Información |
Serie | Max® V |
Embalaje | Envases |
Tipo programable | En el sistema programable |
Tiempo de retraso tpd(1) máximo | 9 ms |
Alimentación de voltaje - interna | 1.71V ~ 1.89V |
Número de elementos/bloques lógicos | 570 |
Número de macrocélulas | 440 |
Número de entradas/salidas | 159 |
Temperatura de funcionamiento | 0 °C ~ 85 °C (TJ) |
Tipo de montaje | Montura de la superficie |
Envase / estuche | 256-LBGA |
Paquete de dispositivos del proveedor | Se trata de un sistema de control de velocidad de alta velocidad. |
Número del producto de base | 5M570Z |
Funciones deLas medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Los dispositivos MAX V contienen una arquitectura bidimensional basada en filas y columnas
Las interconexiones de fila y columna proporcionan interconexiones de señal
entre los bloques de matriz lógica (LAB).
Cada LAB en la matriz lógica contiene 10 elementos lógicos (LE).
Los LAB se agrupan en las siguientes categorías:
La interconexión MultiTrack proporciona una conexión rápida y rápida a través de las líneas y columnas del dispositivo.
La rápida routing entre las LEs permite que los LAB puedan utilizar los datos de las LEs para realizar sus tareas.
retraso de tiempo mínimo para los niveles de lógica añadidos en comparación con la interconexión de ruta global
las estructuras.
Los elementos de E/S (IOE) situados después de las filas y columnas LAB alrededor del
Cada IOE contiene una conexión bidireccional
Buffer de E/S con varias características avanzadas. Los pines de E/S soportan las entradas de disparador Schmitt.
y varios estándares de un solo extremo, como 33 MHz, PCITM de 32 bits y LVTTL.
Clasificaciones medioambientales y de exportación deLas medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Atributo | Descripción |
Estado de la RoHS | Conforme con la Directiva RoHS |
Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
Estatus de REACH | REACH No afectado |
El número de personas | 3A991D. |
HTSUS | 8542.39.0001 |
