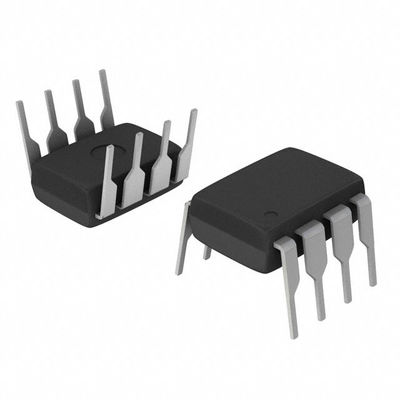

HCPL-2611-020E Optoisolador de salida lógica de 10 MBd con sujeción Schottky 5000Vrms 15kV/μs
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Los demás aparatos | |
| Optoisoladores de salida lógica | |
| Fabricante | Compañía limitada Broadcom |
| Serie | - |
| Embalaje | El tubo |
| Estado de las partes | Actividad |
| Número de canales | 1 |
| Input - Página 1/Página 2 | 1 / 0 |
| Voltado - aislamiento | 5 000 Vrms |
| Imunidad transitoria en modo común (min) | 15 kV/μs |
| Tipo de entrada | D.C. |
| Tipo de salida | El colector abierto, el Schottky cerrado |
| Corriente - Salida / Canal | 50 mA |
| Tasa de datos | 10 MBd |
| Retraso de propagación tpLH / tpHL (máximo) | 100 ms, 100 ms |
| Tiempo de subida / caída (tipo) | 24 horas, 10 horas |
| Voltado - hacia adelante (Vf) (tipo) | 1.5V |
| Corriente de corriente continua hacia adelante (Si) (máximo) | 20 mA |
| Voltagem - Suministro | 4.5V ~ 5.5V |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | A través del agujero |
| Envase / estuche | 8 DIP (0,300" y 7,62 mm) |
| Paquete de dispositivos del proveedor | 8 - DIP |
| Número del producto de base | HCPL-2611, incluidos los demás productos |
Características delSe aplicará el procedimiento siguiente:
* 15 kV/μs mínimo de rechazo de modo común (CMR) en
VCM= 1 kV para el HCNW2611, el HCPL-2611, el HCPL-4661, el HCPL-0611, el HCPL-0661
* Alta velocidad: 10 MBd típico
* Compatible con el LSTTL/TTL
* Capacidad de corriente de entrada baja: 5 mA
* Rendimiento AC y DC garantizado a temperaturas industriales: de 40°C a +85°C
* Disponible en paquetes DIP de 8 pines, SOIC-8, de cuerpo ancho
* Salida estrobable (sólo productos de un solo canal)
* Aprobación de seguridad
¢ UL reconocido ¢ 3750 Vrms durante 1 minuto y
5000 Vrms durante 1 minuto por CSA homologado por la norma UL1577
(5000 Vrms/1 minuto es para HCNW137/26X1
y Opción 020 [6N137, HCPL-2601/11/30/31,
(sólo productos HCPL-4661)
¢ aprobado según la norma IEC/EN/DIN EN 60747-5-5 con:
* VIORM = 567 Vpeak para la opción 06xx 060
* VIORM = 630 Vpeak para el 6N137/26xx Opción 060
* VIORM = 1414 Vpico para el HCNW137/26x1
* Se dispone de la versión hermética del MIL-PRF-38534
* (HCPL-56xx/66xx)
Las aplicaciones deSe aplicará el procedimiento siguiente:
* Receptor de línea aislada
* Interfaces ordenador-periféricos
* Interfaces del sistema de microprocesadores
* Aislamiento digital para la conversión A/D, D/A
* Cambiar de fuente de alimentación
* Aislamiento de entrada/salida del instrumento
* Eliminación del circuito de tierra
* Reemplazo del transformador de pulso
* Aislamiento de transistores de potencia en motores
* Aislamiento de los sistemas lógicos de alta velocidad
Clasificaciones medioambientales y de exportación deSe aplicará el procedimiento siguiente:
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.49.8000 |
