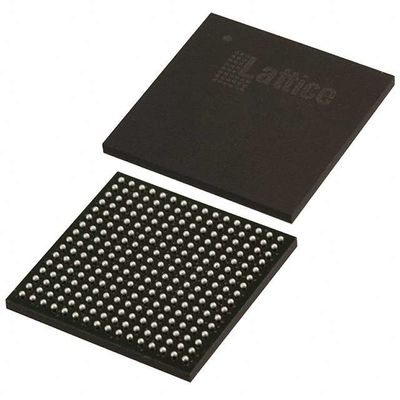

El sistema de circuito integrado LCMXO2-1200UHC-4FTG256C es un chip FPGA 206 I/O 256FTBGA
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Incorporado | |
| FPGA (Field Programmable Gate Array) (Arranja de puertas programable en el campo) | |
| El Sr. | Corporación de Semiconductores Rattice |
| Serie | Se trata de MachXO2 |
| Embalaje | Envases |
| Número de LAB/CLB | 160 |
| Número de elementos/células lógicas | 1280 |
| Total de bits de la RAM | 75776 |
| Número de entradas/salidas | 206 |
| Voltagem - Suministro | 2.375V ~ 3.465V |
| Tipo de montaje | Montura de la superficie |
| Temperatura de funcionamiento | 0 °C ~ 85 °C (TJ) |
| Envase / estuche | 256-LBGA |
| Paquete de dispositivos del proveedor | 256-FTBGA (17x17) |
| Número del producto de base | Se aplicará el procedimiento siguiente: |
Características delLos datos de las pruebas de seguridad de los equipos de ensayo deberán estar disponibles en el sitio web de la autoridad competente.
• Fuente de entrada/salida sincrónica de ingeniería previa
• Registros DDR en las celdas de E/S
• Lógico de engranajes dedicado
• 7:1 Apertura para las entradas/salidas de la pantalla
• DDR genérico, DDRX2, DDRX4
• Memoria DDR/DDR2/LPDDR dedicada con soporte DQS
• Buffer de E/S flexible y de alto rendimiento
• El búfer sysIOTM programable admite una amplia gama de interfaces:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ ICP
El número de puntos de contacto de los operadores de la red de transporte de pasajeros será el número de puntos de contacto de la red de transporte de pasajeros.
¢ SSTL 25/18
¢ HSTL 18
Las entradas de disparador de Schmitt, hasta 0,5 V de histeresis
• Las entradas y salidas soportan conexiones en caliente
• terminación diferencial en el chip
• Modo de puja y bajada programable
• Reloj flexible en el chip
• Ocho relojes primarios
• Hasta dos relojes de borde para interfaces de E/S de alta velocidad (sólo lados superior e inferior)
• Hasta dos PLL analógicas por dispositivo con síntesis de frecuencia n fraccionaria
¢ Amplio rango de frecuencias de entrada (de 7 MHz a 400 MHz)
• No volátil, infinitamente reconfigurable
• Instantánea ∙ se activa en microsegundos
• Solución segura con un solo chip
• Programable mediante JTAG, SPI o I2C
• Soporta la programación en segundo plano de la memoria no volátil
• Opcional doble arranque con memoria SPI externa
• Reconfiguración de TransFRTM
• Actualización de la lógica de campo mientras el sistema funciona
• Apoyo mejorado a nivel del sistema
• Funciones endurecidas en el chip: SPI, I2C, temporizador/contador
• Oscilador en chip con una precisión del 5,5%
• TraceID único para el seguimiento del sistema
• Modo de programación de una sola vez (OTP)
• Fuente de alimentación única con rango de funcionamiento ampliado
• Escaneo de límites de la norma IEEE 1149.1
• Programación dentro del sistema compatible con IEEE 1532
• Amplia variedad de paquetes
• Opciones de paquetes TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Opciones de paquetes de pequeñas dimensiones
Tan pequeño como 2,5 mm x 2,5 mm
• Migración de densidad apoyada
• Envases avanzados libres de halógenos
Las aplicaciones deLos datos de las pruebas de seguridad de los equipos de ensayo deberán estar disponibles en el sitio web de la autoridad competente.
La familia MachXO2 de PLDs de energía ultra baja, de encendido instantáneo y no volátiles tiene seis dispositivos con densidades que van desde 256 hasta 6864 Look-Up Tables (LUT).
Clasificaciones medioambientales y de exportación deLos datos de las pruebas de seguridad de los equipos de ensayo deberán estar disponibles en el sitio web de la autoridad competente.
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| Estatus de REACH | REACH No afectado |
| El número de personas | 3A991D. |
| HTSUS | 8542.39.0001 |
